第二章  工程概述

1、建設規模

1.1、本技術方案適用于一套活性碳加工的煙氣脫硫，脫硝，除塵項目。本技術方案提出了該設備的功能設計、結構、性能、安裝和試驗等方面的技術要求。

1.2、本技術方案提出的是最低限度的技術要求，并未對一切技術要求提出詳細規定，也未充分引述有關標準及規范的條文。供方應保證提供符合本技術方案和相關的國際、國內工業標準的優質產品。

1.3、如有除本技術方案以外的其他要求，應以書面形式提出，經供需雙方討論、確認后，載于本技術方案。

1.5、本技術方案所引用的標準若與供方所執行的標準發生矛盾時，按較嚴格的標準執行。

1.6、本技術方案作為訂貨合同的技術附件，與訂貨合同正文具有同等效力。

1.7、供方對招標設備負有全責，即包括分包（或采購）的產品。分包（或采購）的產品制造商應事先征得我方的認可。

1.8、在合同簽訂后，我方有權因規范、標準、規程發生變化而提出一些補充要求。

2、制造標準

2.1、設備的設計、制造、包裝、運輸、儲存、試驗、驗收、調試應采用符合相關國家的本次招標設備及機械制造標準(規范)。采用相關國家行業和廠內標準(規范)時，其標準需高于中國的國家標準，低于中國國家標準的按照中國國家標準的執行。

2.2、本技術方案適用于于一套煙氣脫硫，脫硝，除塵項目項目。制造標準包括功能設計、結構性能、安裝調試等方面的技術要求。

2.3、有關勞動安全、工業衛生、環保、消防的規程規范應執行中國國家標準。

2.4、由供方認可并由我方在中國采購的配套設備可按中國國家標準執行, 但供方對該設備的認可并不表示可以降低供方對整機性能的保證及責任。

2.5、在授予合同后，供方應將用于該中標設備的設計、工藝、設備和材料所用的最新版的全部規范和標準提供給我方，同時應提供用于現場調試和驗收的規范和標準。

上述標準均應為招標截止日時的最新有效版本。

注：供方如需要采用其他不低于上述標準（規范）的其所在國的標準時，應在技術方案中予以詳細說明并提供相關文本，同時應征得我方的認可。

3、總的技術要求

3.1、生產制造、安裝施工和調試驗收?qǐng)?zhí)行標準：

機械：國際標準化組織ISO標準。

電氣：國際電工技術委員會IEC標準。

所有計量單位均應以SI單位表示。

及其他國際、國家、行業相關現行標準。

上述規范如有更新，以最新的國家標準及規范為準。

3.2、質量部分

3.2.1、在供貨設備制造過程中應實施嚴格的質量管理，包括必要的處理、檢驗和試驗。必須是正規生產廠家，有成熟的生產技術和設備。

3.2.2、結構件的焊接符合有關規定。焊縫不得出現燒穿、裂紋及未熔合等缺陷。

3.3、設備配置及技術服務

3.3.1、賣方負責設備的免費運輸、安裝和調試直至試運轉驗收合格。按規定要求提供設備的一切隨機工具、材料和設備備件、易損件。整機設備運行平穩、安全可靠、噪音低。

3.3.2、供方提供的設備能滿足人身安全和勞動保護條件。

3.3.3、在技術協議書和合同規定的文件中（包括圖紙、計算、注釋、使用手冊等），都采用國際單位制（SI）。

3.3.4、買方保留對技術要求不完整的地方進行更改的權力（在不影響整體報價的情況下）。

3.3.5、整套質保期一年，并提供終生維修服務，維修服務只收取備件費。

3.3.6、設備驗收：買方依據本協議合同及國家行業標準進行驗收。

4、設備規范

4.1工程設計條件

本方案總體包括；SNCR選擇性非催化還原法脫硝系統，濕式脫硫系統，除塵系統。

4.2 設計參數依據：煙氣量：10000m3/h；

4.3、裝置性能指標

脫硫裝置性能指標：

5、工藝要求、技術指標

5.1、本項目煙氣處理后符合江蘇省《工業大氣污染物排放標準》排放標準，處理后對廢氣中其他指標不得造成影響。

5.2、對效率、帶負荷能力及附屬設備不會造成影響。

5.3、設施可用率：設施每年的總運行時間減去因系統故障導致的停運時間后，占總運行時間的百分比。設施的可用率不低于95%。

5.4、連續運行時間：設施連續穩定運行時間應≥5000h，年運行時間應≥7200h。

5.5、質保期：設備自驗收合格之日起1年

5.6、乙方保證提供的設備、系統及施工為全新的并符合國際按相關標準、規范的，所有設備、裝置技術資料齊全。

6、技術服務

6.1免費提供相關方面的技術問題，并免費為其進行技術指導和技術咨詢。

6.2保證設計、制造、供貨設備正確性、完整性、可靠性和技術先進性，保證其貨物是全新的、未用過的、并采用優質材料和一流工藝制作，且在各方面符合合同規定的質量、規格和性能要求。

6.3在約定的時間內完成設計、制造、供貨，供方負責安裝。

6.4按照要求提供有關設計資料和圖紙。

6.5提供供貨設備在制造、安裝、調試、試生產過程中必要的技術服務。

6.6使用中出現問題時，保證24小時內做出響應。

6.7在保質期內發生的任何由制造問題造成的維修、更換，均由我方負責。

6.8給甲方提供長期備件的供應和技術服務，有義務盡快提供甲方所需要更換的部件，將安排最快的運輸方式運輸，并長期優惠提供備品備件以供甲方使用，甲方在使用過程中出現了無法解決的問題時，乙方應及時請有經驗的工程師予以技術服務。

6.9提供操作方法及操作技術培訓，保證甲方員工正確、安全操作規程。

6.10嚴格按相關的技術和安全標準進行設計。

6.11在產品設計、生產、服務和銷售過程中嚴格執行ISO9001質量體系，以用戶需求為目標，以用戶滿意為追求。

6.12不定期的對用戶進行回訪和技術交流。以便招標方不斷提高使用水平和發揮所購系統的作用。

第三章  初步設計方案

一，SNCR選擇性非催化還原法脫硝工藝

工藝概述：

SNCR脫硝技術即選擇性非催化還原技術，是一種不用催化劑，在750～850℃的溫度范圍內，將含氨基的還原劑（如氨水，尿素溶液等）噴入爐內，將煙氣中的NOx還原脫除，生成氮?dú)夂退那鍧嵜撓跫夹g(shù)。

技術特點

不需要改變現有爐體的設備設置，而只需在現有爐體的基礎上增加氨或尿素儲槽、氨或尿素噴射裝置及其噴射口即可，系統結構比較簡單

系統投資小

由于系統簡單以及運行中不需要使用催化劑，所以造價和運行成本比較低，有較大的經濟優勢

阻力小

不需要對爐體排風系統進行改造,所以對爐體的正常運行影響較小

系統占地面積小

只需要較小的氨或尿素儲槽和輸送系統，可放置爐體附近的空曠位置，不占用車間內緊湊的空間

系統可優化

通過有效的霧化控制模式、更精確的NOX的測量技術，可以更好控制還原劑的噴入量和混合程度，使其可獲得更高更穩定的脫硝效率

可兼容

可以與低氮燃燒技術聯合使用，實現更高的脫硝效率，滿足更加嚴格的治理要求

周期短

SNCR建設周期短，基建投資少

主要參數：

反應溫度：750-850℃

脫硝效率：機組脫硝率為50%—70%

NH3 逃逸：≤8mg/m3

工藝流程及相關圖片：

當還原劑為尿素時，尿素顆粒被溶解成40%的尿素溶液后輸送到儲存罐里，通過輸送系統和稀釋混合系統混合成10%左右濃度的尿素溶液，經計量分配裝置，尿素溶液被噴射系統噴入鍋爐內750-850℃溫度區域進行脫氮反應。

采用尿素為還原劑反應式：NO+CO(NH2)2 +1/2O2 → 2N2 + CO2 + H2O

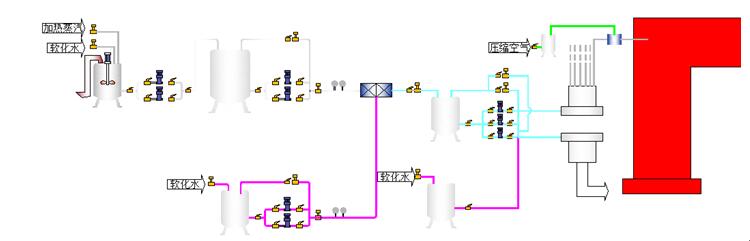

還原劑為尿素時工藝流程圖

當還原劑為氨水時，氨水溶液由罐車提供到現場，經氨水卸氨系統輸送到氨水儲存罐里，通過氨水輸送系統和稀釋混合系統混合成10%左右濃度的氨水溶液，經計量裝置、氨水溶液經霧化噴射系統被壓縮空氣霧化進入爐窯750-850℃溫度區域進行脫氮反應.

采用尿素為還原劑反應式：4NH3 + 4NO +O2 →4N2 + 6H2O

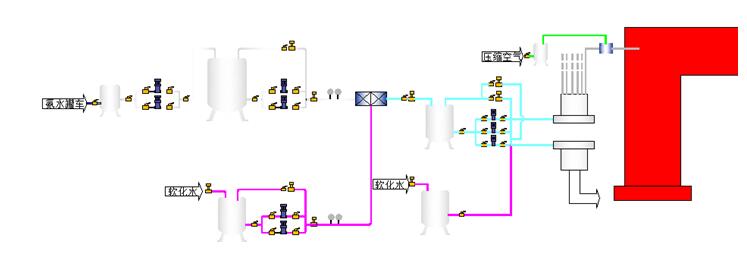

還原劑為氨水時工藝流程圖

二、脈沖式布袋除塵器

一）布袋式除塵器構造：

本除塵器有花板過濾系統及上端、上箱體、下箱體及灰斗、梯子六大部分組成。

1、  花板過濾系統及上端包括可掀的小揭蓋、儲氣包、脈沖閥。

2、  上箱體包括濾袋、籠骨、進排風管。

3、  梯子平臺包括直爬梯。

4、  脈沖清灰裝置為程序定時控制方式。

二）布袋式除塵器工作原理：

本設備在系統主風機的作用下，含塵氣體從除塵器的進風口，進入除塵器的預收塵室，含塵氣流在擋流板碰擊下氣流便轉向流入灰斗。同時，流速減慢，在慣性及粉塵的作用下，較粗顆粒粉塵直接落入灰斗并從排灰機構卸出，起到了預收塵的作用，其它較輕細粉塵隨氣流向上吸附在濾袋的外表上，過濾后干凈的氣體透過濾袋進入上箱體并匯集出風管排出。隨著過濾工況持續，積聚在濾袋外表面上的粉塵將越積越多，相應就會增加設備的運行阻力，  采用脈沖控制氣體自動反吹清灰，從而保證濾袋持續工作的透氣性，如此逐排循環清灰。

三）布袋式除塵器特點：

（一）對影響主性能的關建組件如脈沖閥，采用進口件，其易損件膜片的使用壽命超過100萬次。

（二）設計了預收塵機構，不但克服了粉塵直接沖刷磨損濾袋的缺點，而且可以處理木工業高濃度的粉塵。

變頻調速器是建立在微處理器、電力電子學、電機學、現代控制理論基礎之上的現代機電一體化高新技術產品。本方案采用閉環控制，通過裝在風管上的壓力傳感器反饋回的電壓與設定電壓進行比較，自動調節被控風機的轉速，從而實現對風機的控制。

當木工機器不工作時，相對應的吸塵口同時關閉，對應集合管網、布袋除塵器的負壓增大。安裝在布袋除塵器進風口的壓力傳感器感應到這微小變化而變送一個電壓信號傳送到變頻器從而降低電機的轉速，使集合管網負壓穩定在設定的負壓值上。由于風機的風量與轉速成正比，風機功耗與轉速立方成正比關系。

公式如下：Q₁=Q(n₁/n)

P₁=P(n₁/n)³

當風量足夠大時，通過降低風機轉速，可大大節省電能。例如當減少10%吸塵風量時，風機轉速同時減少10%，能耗為（1-10%）³=73%，節能27%

三、濕法脫硫裝置

 　　1、煙氣除塵后進入濕法脫硫裝置，煙氣首先進入脫硫塔，經洗滌處理后,煙氣中SO2 濃度在35mg/Nm3（標態，干基，6%O2）達標，通過風機排出。脫硫塔設置一臺漿液循環泵一臺攪拌器，石灰石濕法脫硫裝置及方法，能達到很高的脫硫效率、解決石膏含水率高、脫硫裝置對煤質適應性差的技術問題。石灰石濕法脫硫裝置，包括煙氣凈化部分、吸收劑供應部分、漿液氧化結晶部分和石膏漿液脫水部分，其特征在于所述煙氣凈化部分，吸收塔和循環泵塔構成，出口通過排煙煙道與大氣連通；

所述循環吸收塔的內部下段有循環吸收塔漿液池，上段有循環吸收塔噴淋層，級循環吸收塔噴淋層的噴淋管外連的循環循環管路與循環吸收塔漿液池相連通，該循環循環管路上連接有循環泵。噴淋層和二級循環除霧器，并且循環除霧器位于循環吸收塔噴淋層的上方，除霧器為折流板式煙氣除霧裝置。

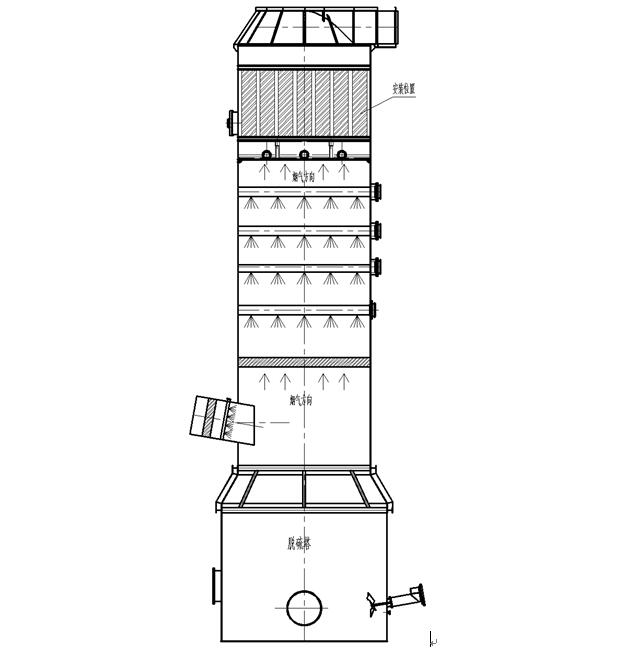

2、設備外形圖

3、系統運行穩定，可靠性高

對煙氣污染物含量和負荷波動適應性強，系統運行穩定，操作簡單，可靠性高。

4、徹底消除“石膏雨”

5、解決場地空間不足的影響

總結：具有單塔高效、能耗低、適應性強、工期短、不額外增加場地、操作簡單等特點，適用于燃煤煙氣SO2和煙塵的深度凈化。

第四章，標準及規范

火力發電廠設計技術規程 DL 5000-2000

火力發電廠廠用電設計技術規定 DL/T5153-2002

火電廠煙氣排放連續監測技術規范 HJ/T75-2001

火力發電廠分散控制系統在線驗收測試規程 DL/T659-1998

火力發電廠煙風煤粉管道設計技術規程 DL5121-2000

火力發電廠保溫油漆設計規程 DL/T5072

火力發電廠化學設計技術規程 DL/T5068

工業循環冷卻水處理設計規范 GB50050

火力發電廠金屬技術監督規程 DL/T438

建筑地基基礎工程施工質量驗收規范 GB50202-2002

工業建筑防腐蝕設計規范 GB50046-95

建筑地面工程施工質量驗收規范 GB50209-2002

混凝土結構設計規范 GB50010-2002

建筑地基基礎設計規范 GB50007-2002

建筑結構荷載規范 GB50009-2001

混凝土結構工程施工質量驗收規范 GB50204-2002

砌體結構設計規范 GB50003-2001

地下防水工程質量驗收規范 GB50208-2002

地下工程防水技術規范 GB50108-2001

高層建筑混凝土結構技術規程 J186-2002

建筑抗震設計規范 GB50011-2001

火力發電廠與變電所設計防火規范 GB 50229-96

火力發電廠采暖通風與空氣調節設計技術規定 DL/T 5035-2004
